一、外观速判法：看引线 + 标识（最直观）

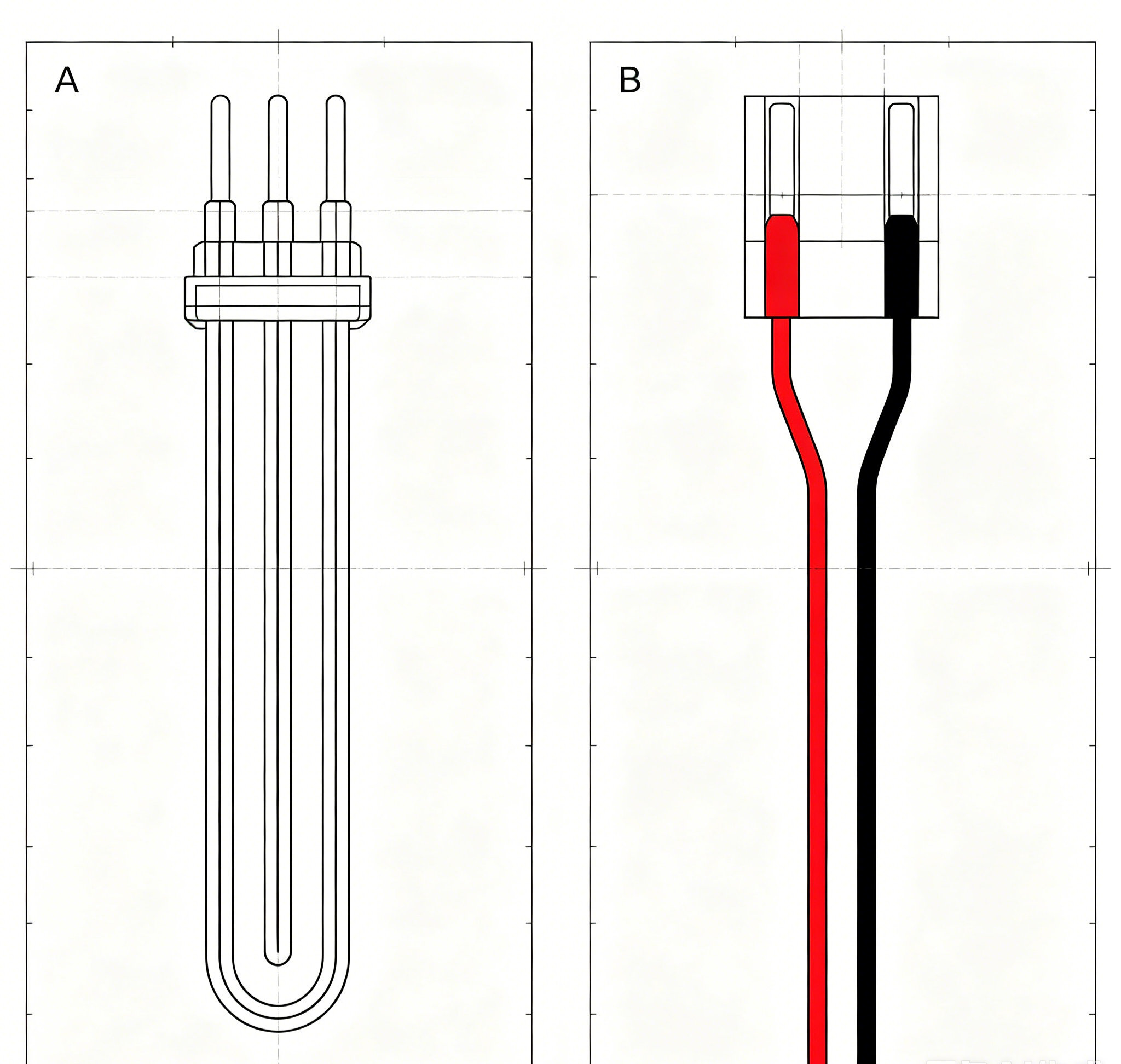

1. 数引线数量（实拍对比）
左图（高品质热电阻）：3 根引线（三线制），线色均匀无正负标识
右图（高品质热电偶）：2 根引线（红正黑负），导线颜色区分明确
补充：双支高品质热电偶为 4 根线（两组红黑配对），四线制高品质热电阻 4 根线颜色一致（如全红 / 全蓝）

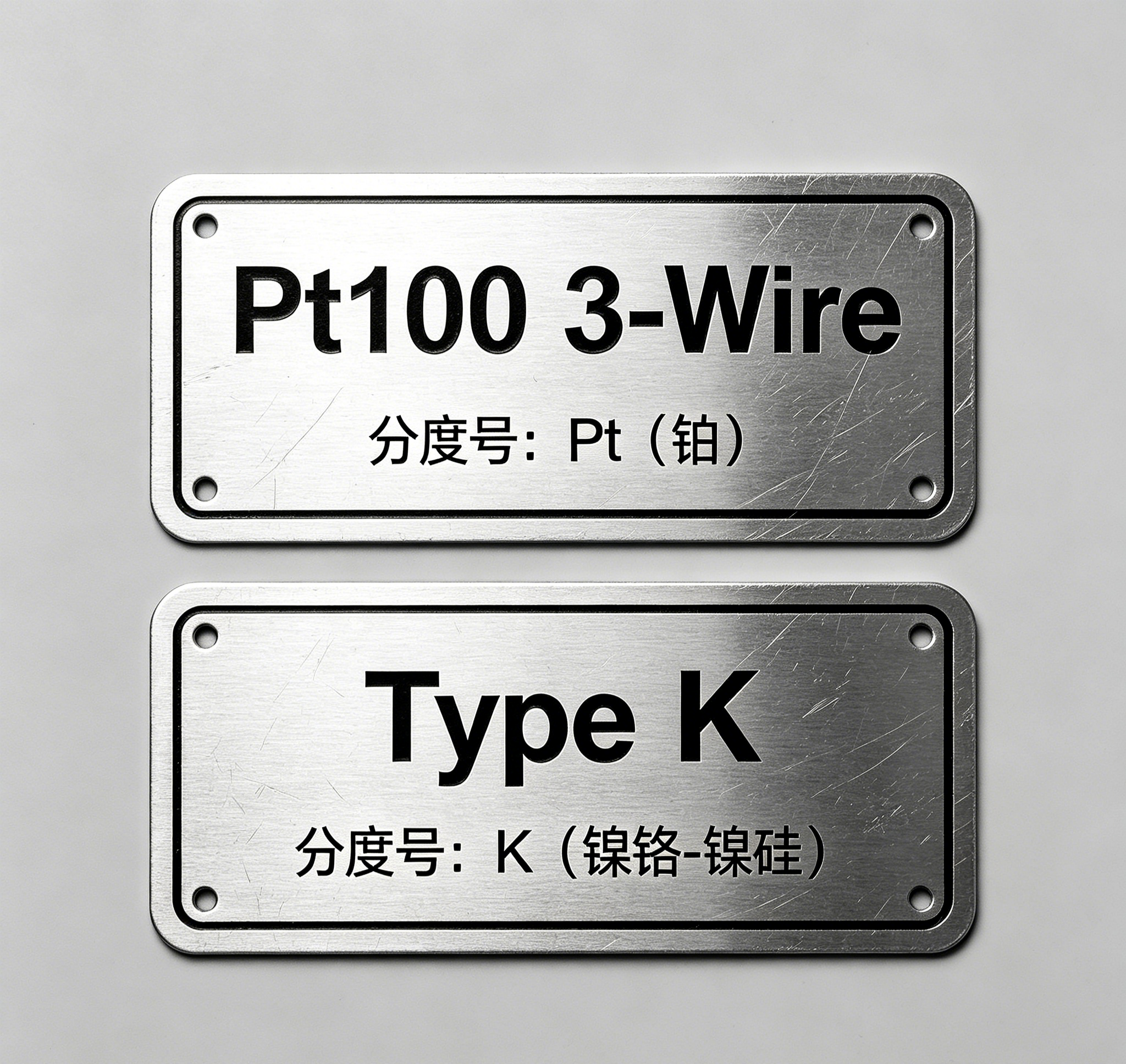

2. 查铭牌 / 接线板（特写图）
上：高品质热电阻铭牌（标注 “Pt100 3-Wire”，分度号带材质缩写）
下：高品质热电偶铭牌（标注 “Type K”，纯字母分度号）

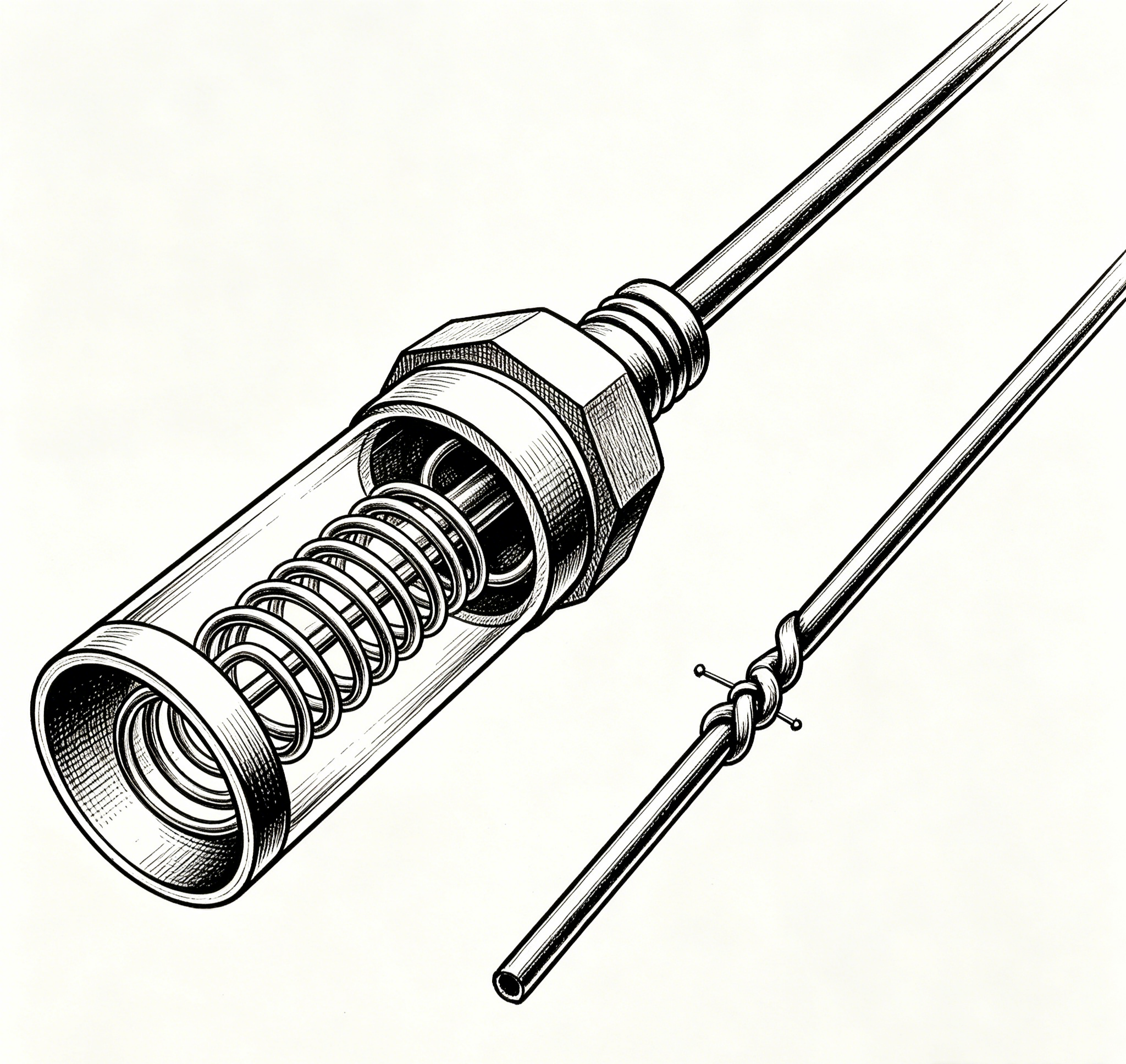

3. 看感温头部（剖面实拍）
左（高品质热电阻）：圆柱状感温元件（内部可见金属丝绕制结构）
右（高品质热电偶）：细小焊接点（两根不同金属丝直接焊合）
二、工具实操法：万用表 5 秒检测（最准确）

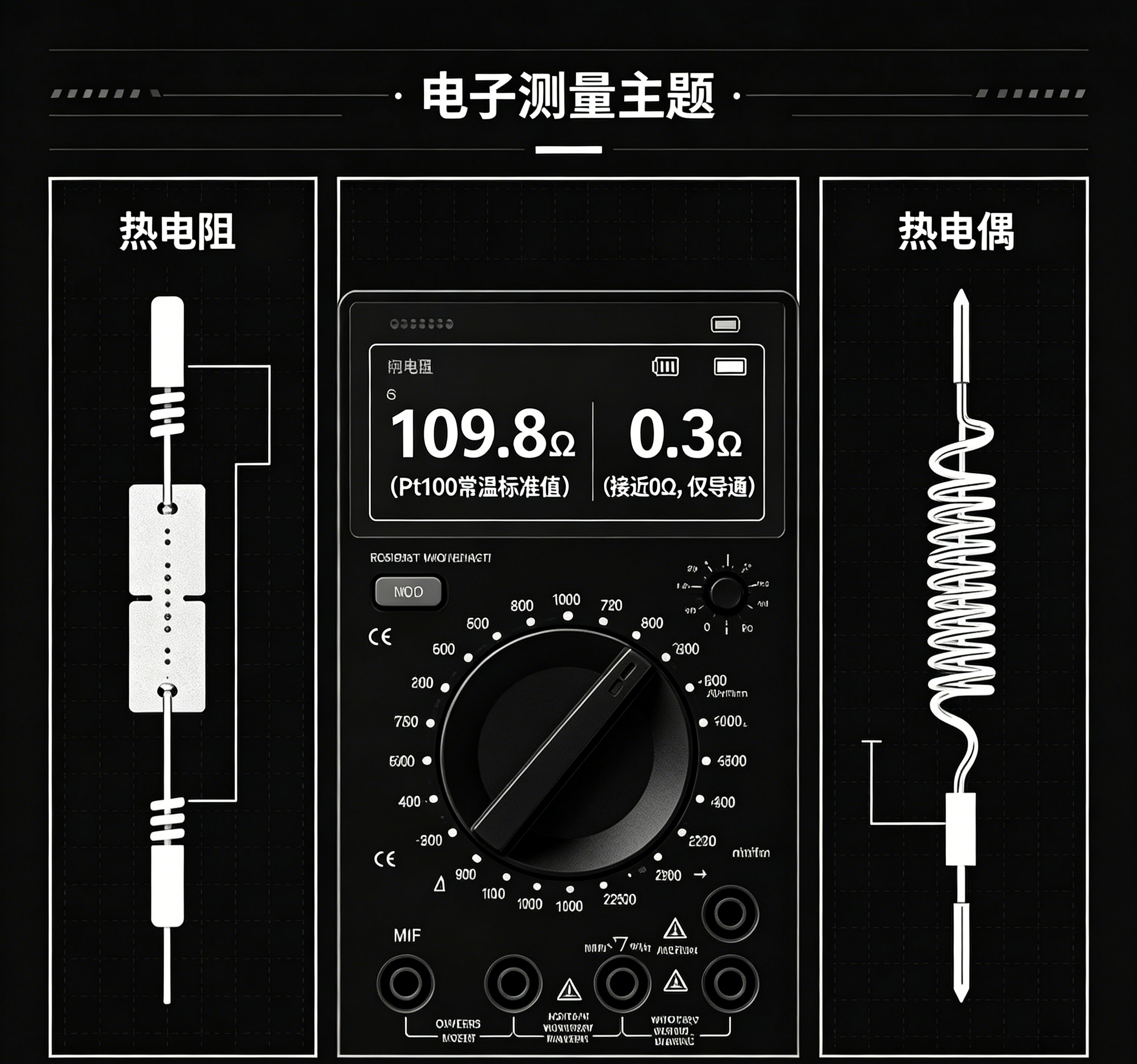

1. 电阻档测量（常温下）
左（高品质热电阻）：显示 109.8Ω（Pt100 常温标准值）
右（高品质热电偶）：显示 0.3Ω（接近 0Ω，仅导通）

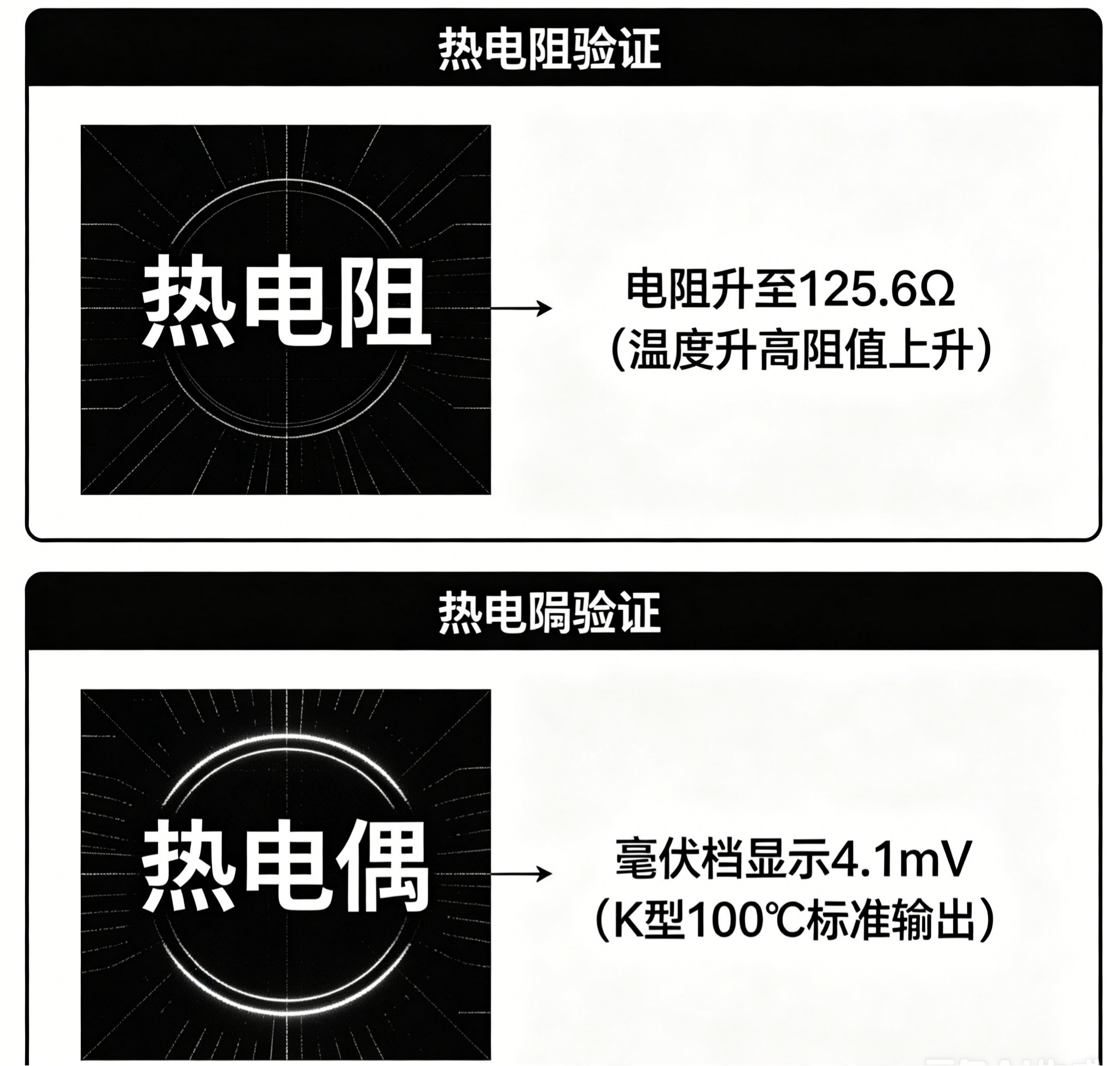

2. 电压档验证（加热后）
上（高品质热电阻）：电阻升至 125.6Ω（温度升高阻值上升）
下（高品质热电偶）：毫伏档显示 4.1mV（K 型 100℃标准输出）
3. 磁性小技巧（演示图）
左：磁铁吸附高品质热电偶导线（K 型含铁材质）
右：高品质热电阻导线无吸附反应（铂 / 铜材质无磁性）
三、核心差异速查表
区分维度 | 高品质热电阻（RTD） |
电阻随温度变化（正温度系数） | |
电阻值（Ω） | |
-200℃~800℃（中低温主力） |
四、选型小口诀（避坑指南）
“低温精密选热阻，高温快速选热电”

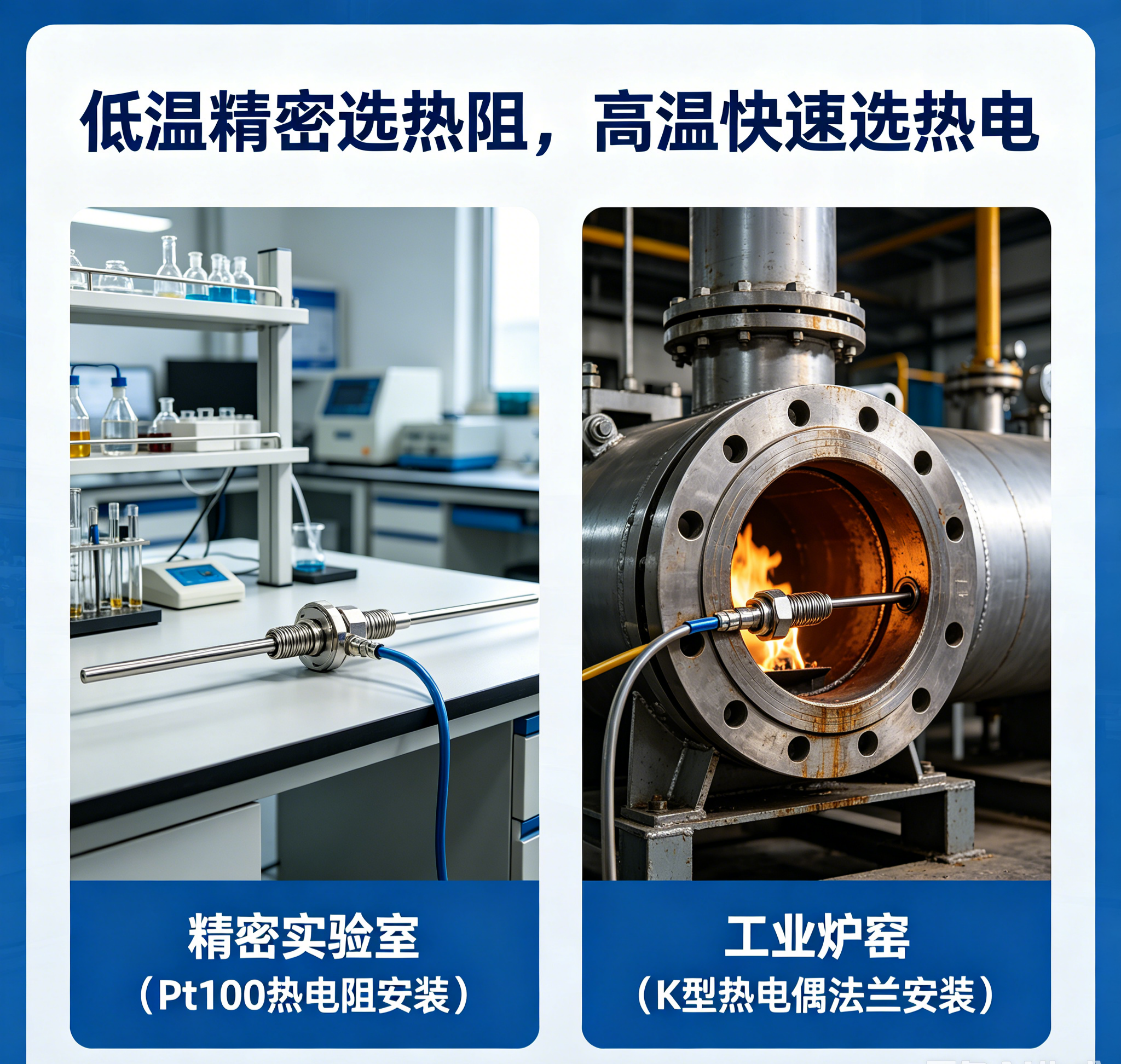

左：精密实验室（Pt100 高品质热电阻安装）
右：工业炉窑（K 型高品质热电偶法兰安装）
五、常见误区提醒（对比示意图）

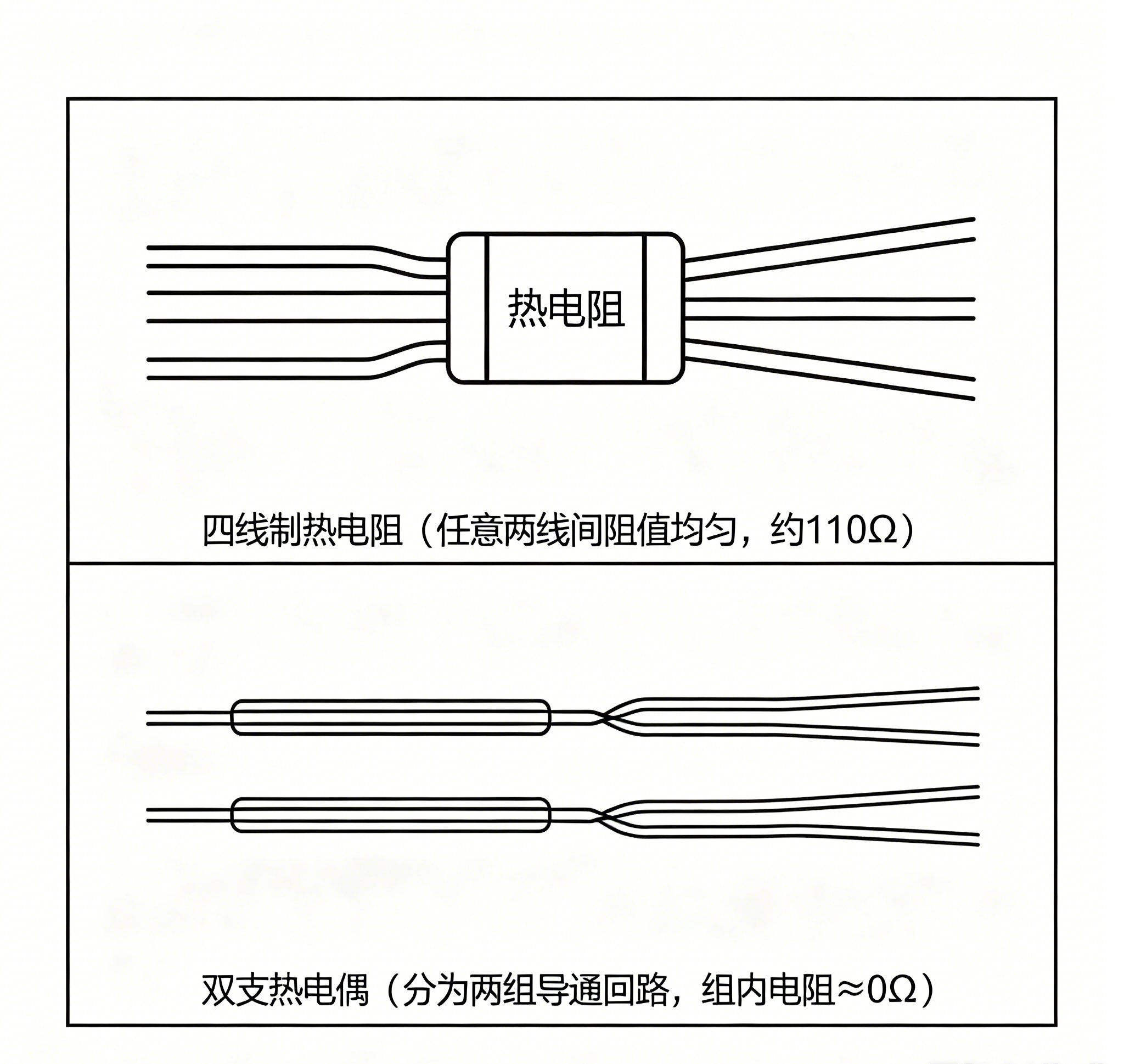

上：四线制高品质热电阻（任意两线间阻值均匀，约 110Ω）
下：双支高品质热电偶（分为两组导通回路，组内电阻≈0Ω）

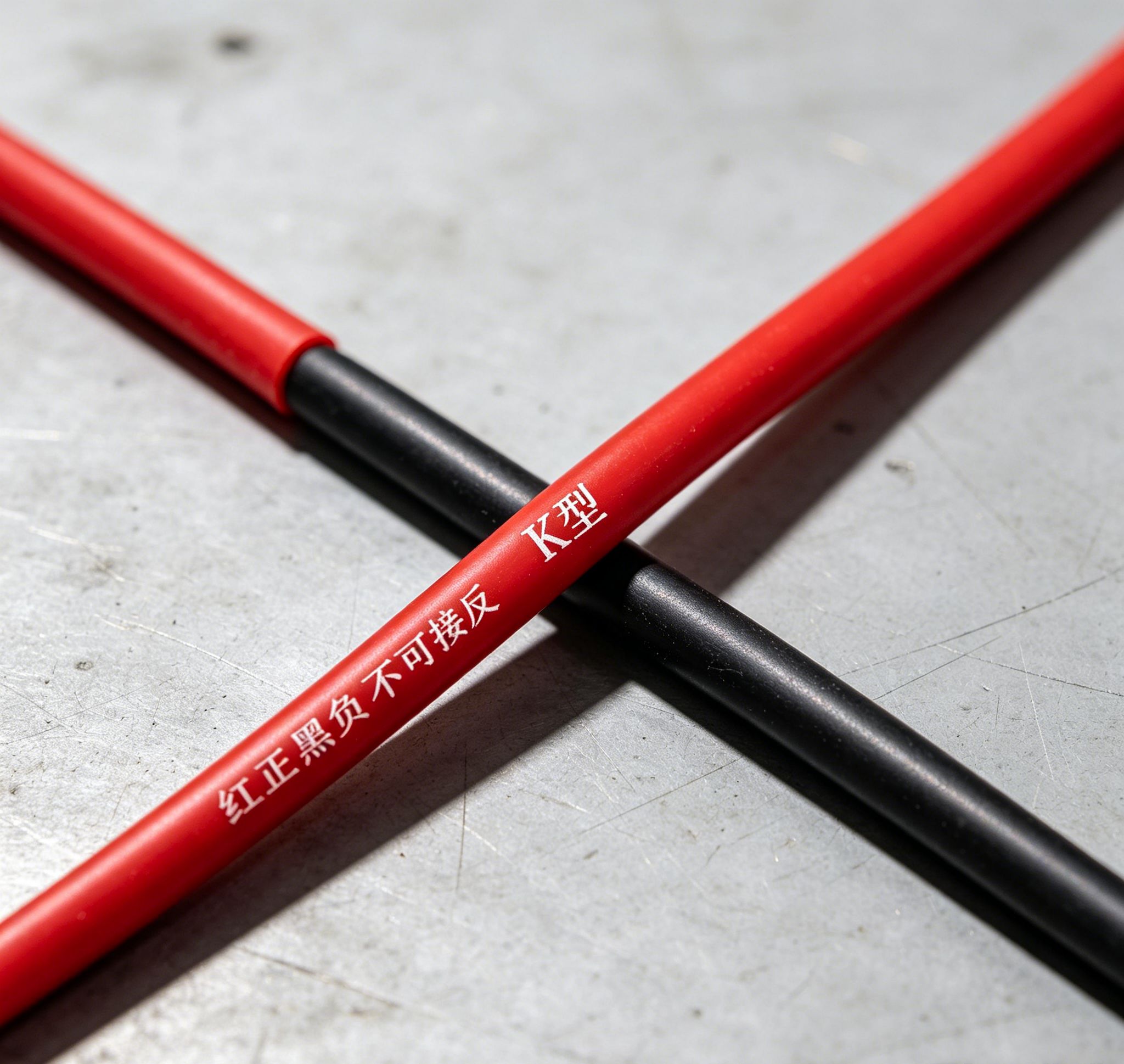

2.高品质热电偶补偿导线匹配（特写）
导线印字 “K 型” 需与高品质热电偶分度号一致，红正黑负不可接反

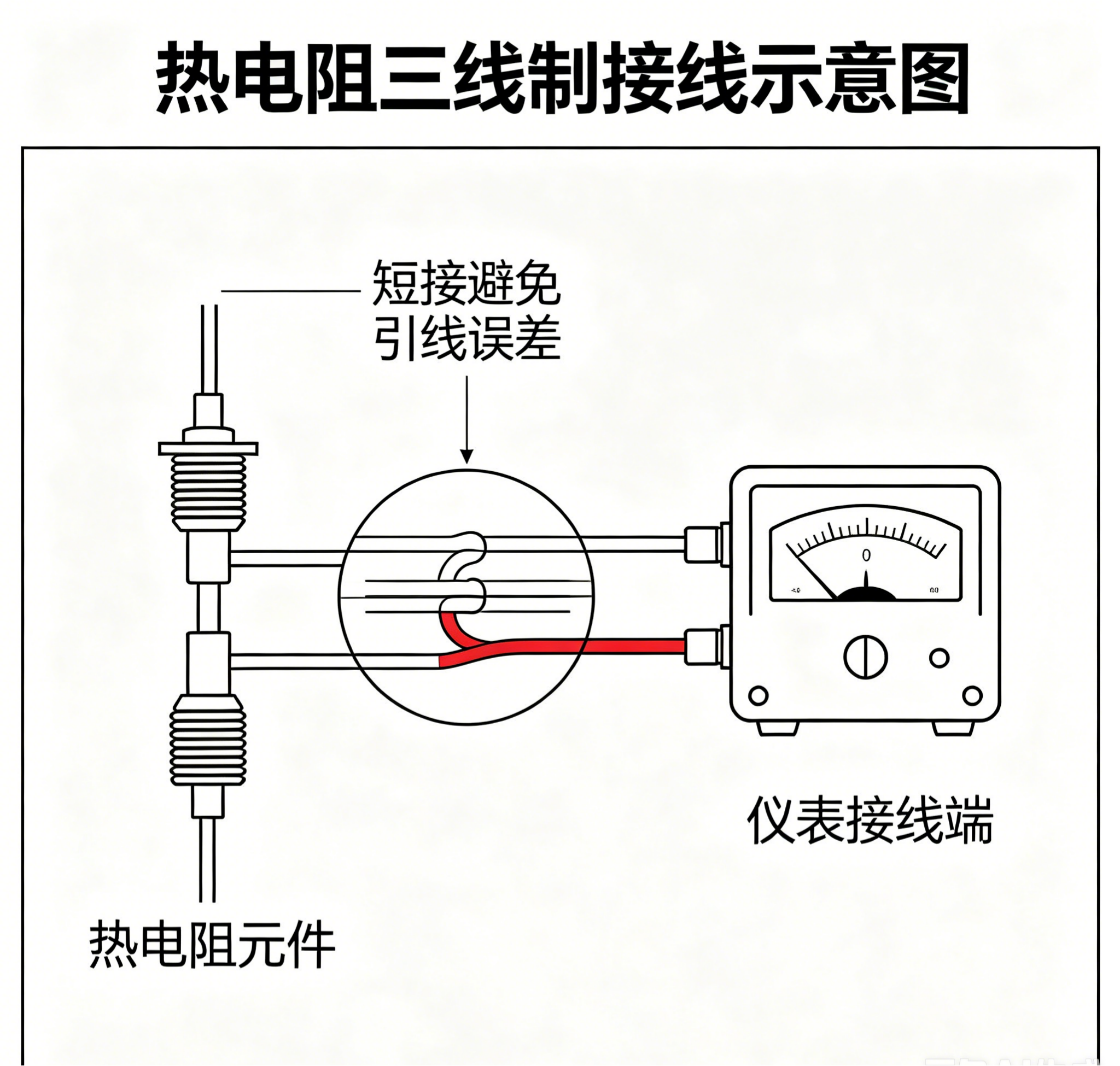

3.高品质热电阻三线制接线（示意图）
两根同名线（如白色）短接后接入仪表，避免引线误差
看完这些妙招，是不是再也不怕搞混高品质热电阻和高品质热电偶了？如果在实际应用中遇到具体场景（比如 PLC 接线、特殊温度测量），可以留言分享你的需求，我会针对性补充实操案例和故障排查技巧～ 觉得实用的话，别忘了点赞转发给身边的技术伙伴哦！
