工业加热控温三件套：热电偶、温控表、电力调整器的正确搭配逻辑

做工业加热设备、烘箱、炉体、热处理设备的朋友，大概率都遇到过这些问题：温度忽高忽低、升温慢、超温跳闸、恒温精度差、设备反复启停。

很多人第一反应是“温控表坏了”“加热管不行了”，但90%的控温不稳问题，不是单品故障，而是三件套搭配逻辑出错。

工业闭环控温的黄金组合：高品质热电偶 + 温控表 + 电力调整器（SCR调功器）。三者各司其职、环环相扣，缺一不可，搭配对了，温度精准稳定、设备耐用省电；搭配错了，再贵的配件也发挥不出效果。

今天用一篇干货，讲透三者的分工逻辑、配合流程、匹配规则、常见误区，看完彻底告别控温乱象。

一、先搞懂：三件套各自的核心定位

很多人搭配混乱的根源，是分不清三个配件的核心作用，盲目选型、随意接线。三者的关系可以通俗概括为：高品质热电偶是眼睛、温控表是大脑、电力调整器是手脚。

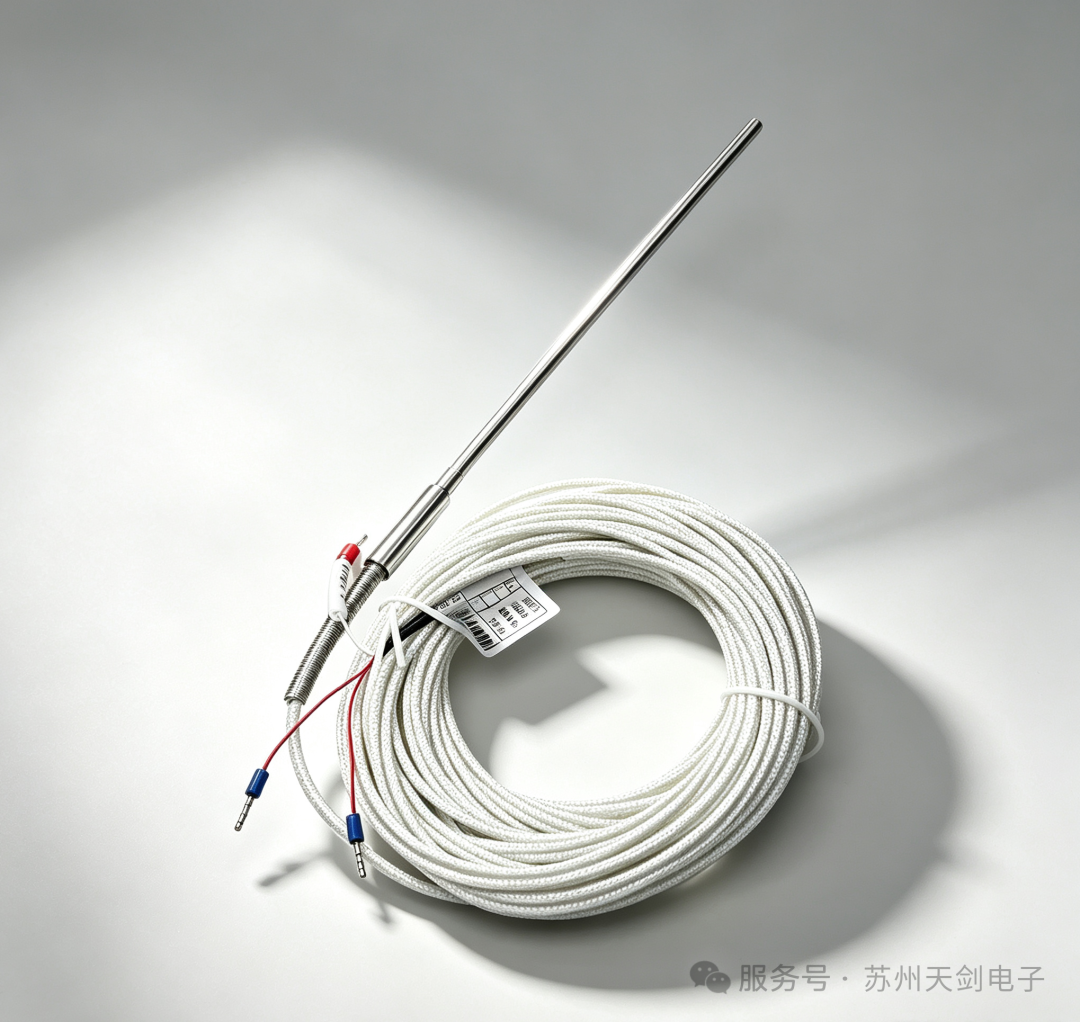

1. 高品质热电偶（温度采集端·眼睛）

它不控温、不调功率，唯一作用就是精准采集现场实时温度，把温度物理信号转化为电信号，实时传递给温控表。

常用K型高品质热电偶，适配绝大多数工业高温场景，可弯曲、耐高温、响应速度快，是工业加热场景的主流选择。它的精度、安装位置、线材质量，直接决定整套系统的测温基准是否准确。

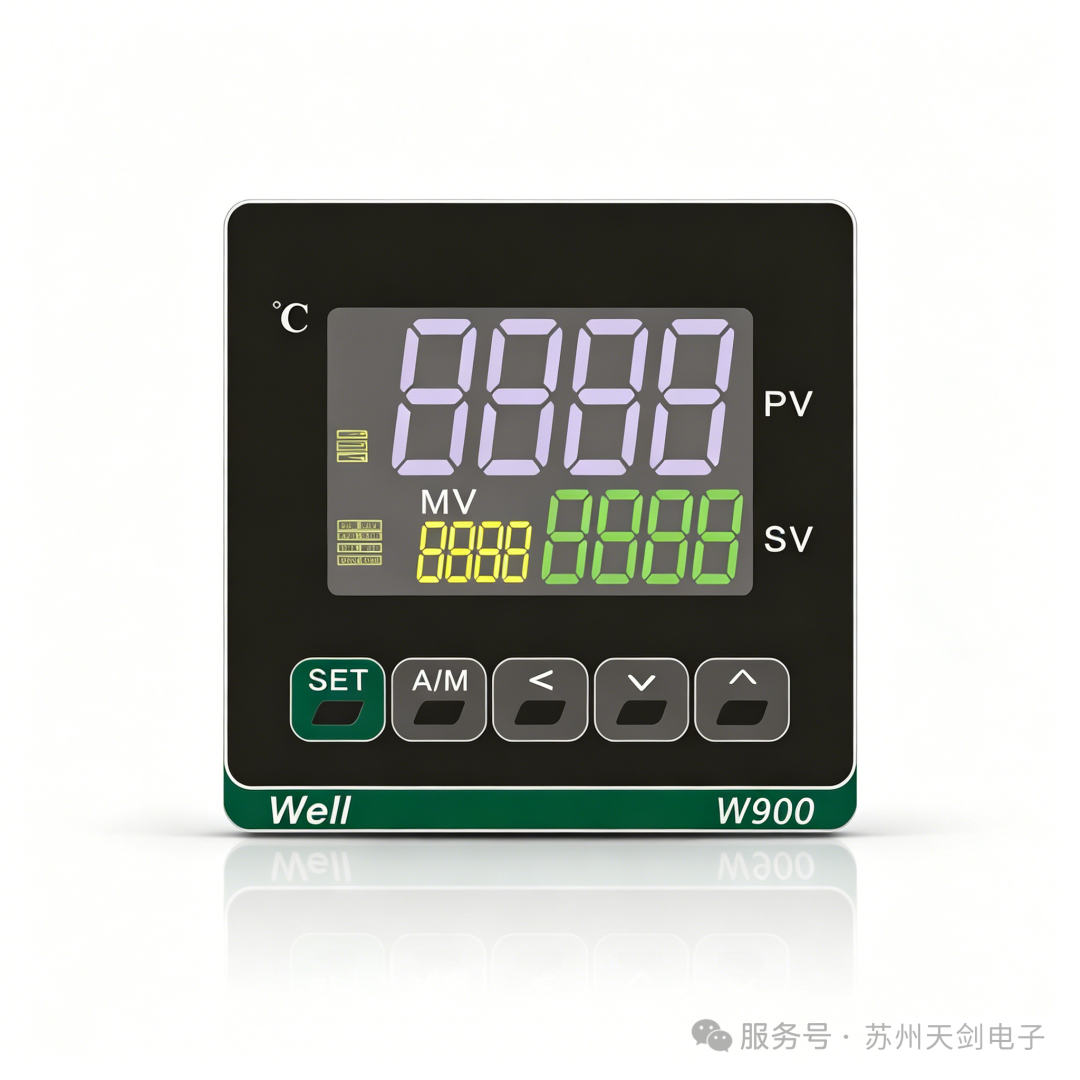

2. 温控表（运算决策端·大脑）

整套控温系统的核心中枢，负责接收高品质热电偶传来的温度数据，对比设备设定温度，通过PID智能算法运算分析，输出精准的控制信号。

简单来说：温控表判断“现在温度够不够、要不要加热、加热力度多大”，再把指令传递给电力调整器，全程自动闭环调节，是控温精度的核心保障。

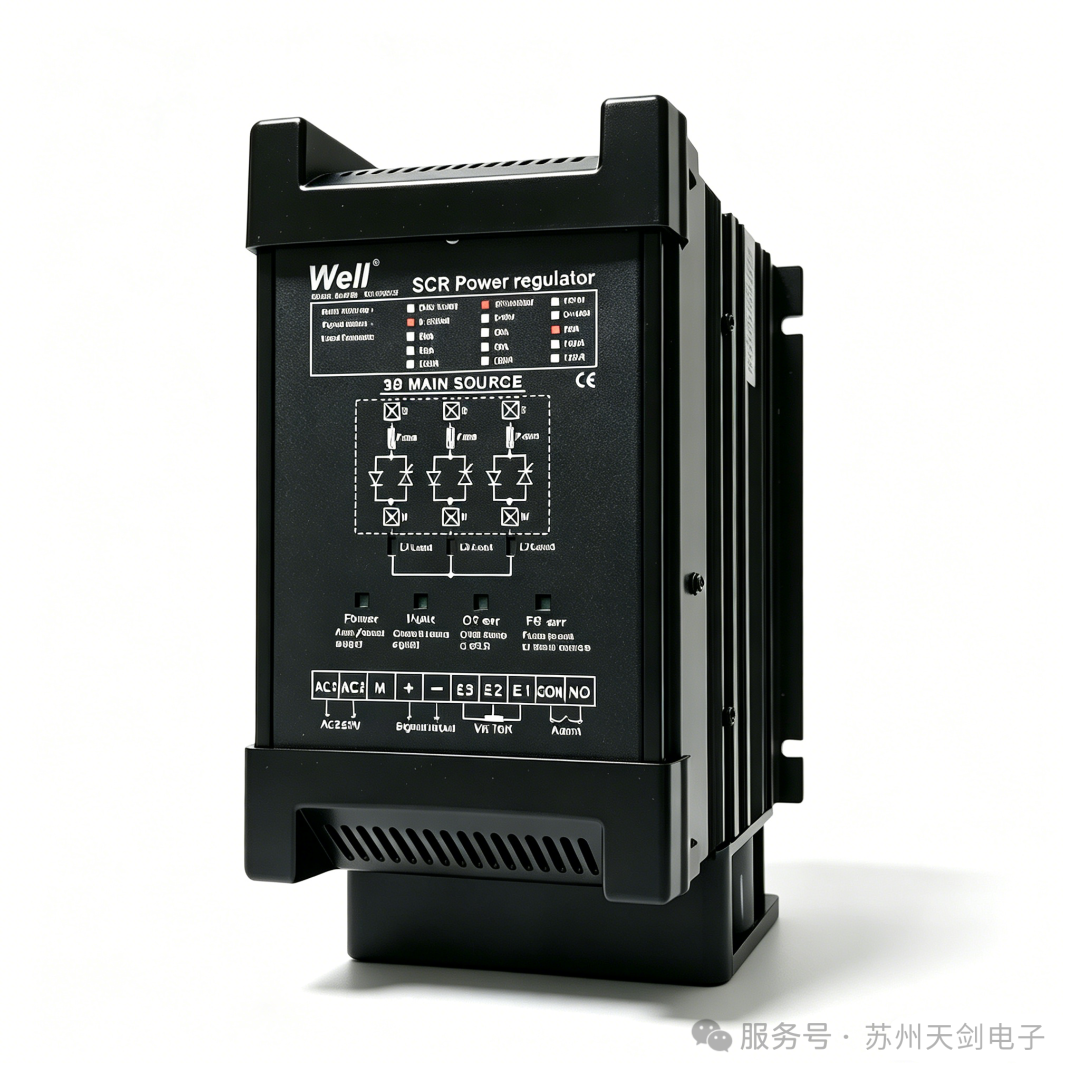

3. 电力调整器（功率执行端·手脚）

很多新手会用固态继电器替代，但大功率、高精度工业场景，电力调整器（SCR调功器）才是最优解。它是温控表和加热管之间的功率执行单元，接收温控表的弱电控制信号，通过调节可控硅导通角，无极调整输出功率。

核心优势是加热平滑、无频繁启停、温度波动小，完美解决传统高品质开关式控温的忽冷忽热问题，适配大功率工业加热设备。

二、完整闭环搭配逻辑：一步都不能错

整套工业控温系统的运行流程是单向闭环、层层联动，顺序错乱、环节缺失，都会导致控温失效。完整工作逻辑如下：

第一步：高品质热电偶实时测温反馈

设备运行时，高品质热电偶探头实时采集炉体、烘箱、模具等场景的实际温度，将模拟温度信号持续传输给温控表，全程不间断反馈，让系统实时掌握工况温度。

第二步：温控表对比运算、下发指令

温控表接收实时温度数据后，与提前设定的目标温度做对比：

1. 实际温度 ＜ 设定温度：判定需要加热，输出加热控制信号；

2. 实际温度 ≈ 设定温度：PID微调功率，维持恒温状态；

3. 实际温度 ＞ 设定温度：停止或降低加热功率，防止超温。

第三步：电力调整器执行功率调节

电力调整器接收温控表的弱电指令，根据指令大小精准调节输出功率：低温满功率升温、接近设定温度降功率恒温、超温断功率降温，全程无极平滑调节，无冲击、无频闪。

第四步：循环闭环，稳定恒温

加热后现场温度再次被高品质热电偶采集反馈，系统重复上述流程，形成不间断闭环控制，最终实现温度恒定、精准控温。

核心总结：高品质热电偶负责“看温度”，温控表负责“算温度、下命令”，电力调整器负责“执行加热、调功率”，三者联动，才是完整的工业级控温体系。
